一、产品说明

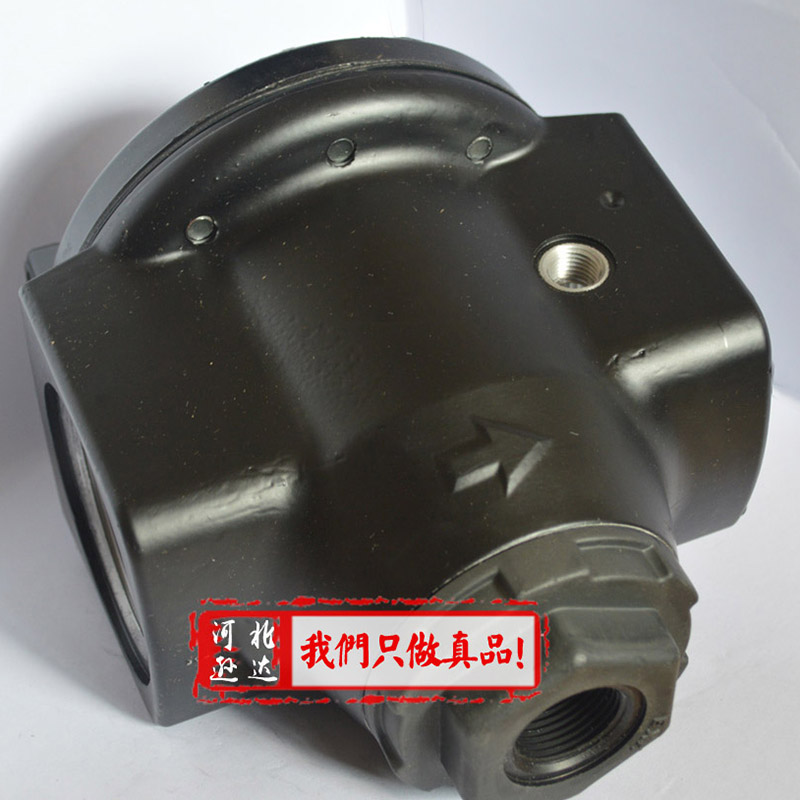

通用型调压阀，在管道流量和压力发生变化的时候，能正确快速的做出反应，接口尺寸1-1/2“2“，入口压力Z高31bar，出口压力范围0.3-17bar，铸铝材质，压力表接口1/4“，该系列产品需与其他调压阀配套使用，溢流型或非溢流型，压力表和安装框架可选，可提供维修包。

二、使用范围

调压阀主要用在水泵出口，防止介质倒流。高层建筑给排水、消防、空调等泵房系统。该产品具有能消除噪声的特大有点。结构长度短、重量轻、密封性能好。但阻力大于全流量的节能消声止回阀。泵前消声止回阀铁壳铜芯适合用于给、排水管道，阀瓣采用进出口两端中心轴导向，启闭灵活，可水平定装或垂直按章。阀瓣采用弹簧加载，其快速关闭能有效地减小水锤压力，密封性能好，关闭无噪声。它具有体积小、重量轻、流体阻力小，耐疲劳、寿命长等特点。这种类型的阀门的作用是只允许介质向一个方向流动，而且组织方向流动。通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开；流体方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。

三、工作原理

调节指挥器的丝杆，给定阀后压力（为一定值）。此时喷嘴与挡板位置处于平衡，喷嘴输出的压力一定，调节阀膜头的压差衡定（膜片上下压差），阀的开度保持不变，阀后的压力为，阀前的压力为指挥器底部气室压力升高，使指挥器下膜片的作用力大于弹簧压力，促使挡板上移靠近喷嘴，喷嘴喷出气量减少，调节阀上膜腔的压力上升，膜头内膜片上下压差降低，调节阀关小，流过调节阀的气体减少，阀后输出压力就逐渐下降直至原始给定压力值。

若给定阀后压力下降，则指挥器底部气室压力下降，使指挥器下膜片的作用力小于弹簧压力，促使挡板下移离开喷嘴，喷嘴喷出气量增加，调节阀上膜腔的压力下降，膜头内膜片上下压差增大，调节阀开大，流过调节阀的气体增加，阀后输出压力就逐渐上升直至原始给定压力值。

自力式调节器的调节精度不高，但能满足输气工艺要求。因此，输气站大量使用自力式压力调节器来调节输气压力。输气管线采用的是带有紧急关断、监控调压、主调压三级功能的自力式调压阀。
