一、产品介绍

本阀主要应用于火力发电厂、水泥厂、化工、制药的粉体物料国产麻豆天美激情系统中，主要用做气力输灰仓泵出料阀、平衡阀、排气阀、排堵阀，也可用作管路切换阀和灰库卸灰阀。本阀具有密封性能好、耐磨性强、启动负荷小、卡灰及积灰现象少、使用寿命长的特点。

二、阀门型号

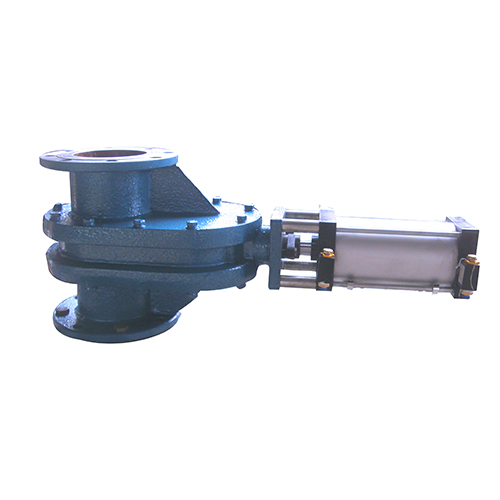

气动双插板阀 Z644H-10C、Z674H-10C；

阀门类型代号：“Z”表示往复滑动闸阀；

传动形式代号：“6”表示气动；

连接形式代号：“4”表示法兰式连接、“7”表示对夹式；

传动形式代号：“4”表示平行式双闸板；  

密封面材代号：“H”表示硬质合金密封；

阀门公称压力：其数值是以“MPa”为单位的公称压力值的10或16倍； 

阀体材料代号：“C”表示碳钢。

三、工作原理

本阀门采用除灰仓泵控制箱对其进行控制，当气源进入执行器A口时，阀杆带动阀板向下运动，阀门关闭。当气源进入执行器B口时，阀杆带动阀板向上运动，阀门开启。阀板与阀座之间加装弹簧，弹簧的弹力始终使阀板压向阀座，保证阀门的密封性和稳定性，又允许阀板在垂直上下方向移动，这有助于补偿阀门零件的热胀冷缩，并能够有效的克服任何背压变化对密封的影响与防止微小的颗粒介质进入两密封面之间的缝隙。在阀门的开启、关闭过程中，双插板的阀板能产生自转，进而使得密封面之间能够产生研磨，也有效的起到了抛光作用，而且由于阀体对通道存在偏心的设计，在阀门开启排卸粉体物料时，这样会产生有效的涡流，形成的物料的旋涡，这样阀板会自行清扫阀门内腔。所有的这些特点，使得这种阀门具有较长的使用寿命，为您的系统安全运行提供了可靠的保证。
