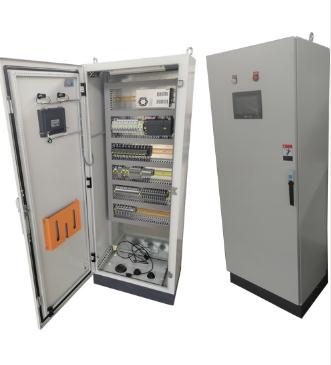

变频控制柜是由喷塑、框架、柜体结构，便于智能变频控制柜安装，上端可配母线。变频器的键盘直通机柜前脚，可以直接操作。可设置本地、远程控制或PC/PLC通信控制。智能变频器控制柜可以显示多种功能。

       变频器是变频控制柜的专 用附件。其主要技术参数取决于内置逆变器的规格和外部配置。逆变器柜根据用途和功能的不同，差别很大。

根据工况要求，可安装交流输入电抗器、DC电抗器、EMI滤波器、制动单元、分断电阻、接触器、输出电抗器、中间继电器、热继电器、PLC、电抗器、电能表、冷却风扇等控制柜。

       根据系统的工作情况，可以设置各种控制按钮和指示灯。如电机减速、点动正转、点动反转、正转、反转、电机提速、手动/自动、急停、变频、工频、PLC控制、触摸屏等。

自动化变频控制柜面板功能:

多种控制柜功能

        根据系统工作情况，可设置前进后退、电机增速、电机减速、慢进慢退、手动/自动急停、变频/工作频率、PLC控制、触摸屏等各种控制按钮和指示灯的前门板

根据工况要求，可安装交流输入电抗器、输出电抗器、DC电抗器、EMI滤波器、制动单元、分断电阻、接触器、中间继电器、热继电器、PLC、HMI、电能表、冷却风扇等控制柜。

安 全防护

        河北变频控制柜安装变频器可以减少环境污染，降低触电风险，保护效果g好。

外观整洁美观

        变频器安装在与其他低压开关柜尺寸和颜色相同的变频控制柜内，使配电设施和控制设备协调、整洁、美观。

电源开关和保护逆变柜L配有低压塑壳断路器，并与电源线连接。除了完成和断开电路外，还能保护电路和变频器的短路和过载保护。维修时请切断电源。

启动和控制功能

       设定面板前门上的变频器启动按钮。变频器停止按钮用于变频器运行控制。便于现场操作。

频率(速度)调节:

       调节前面板上设置的频率和电位器，手动调节变频器的输出频率，控制电机转速。

仪表显示在面板的前门上

         安装电压表、电流表、频率表和各种指示灯。如电源指示、报警指示、运行指示、工作频率、变频器输入电压、变频器输出电流、变频器输出频率以及不同工况的监控。

切换待机工作频率

       用户可选择带工频开关的变频器柜。当逆变器出现故障时。根据自动控制电路，电机可以切换到工频电源。(可以选择手动/自动模式。当工频启动装置大于15kw时，可采用软启动器实现该功能)。
