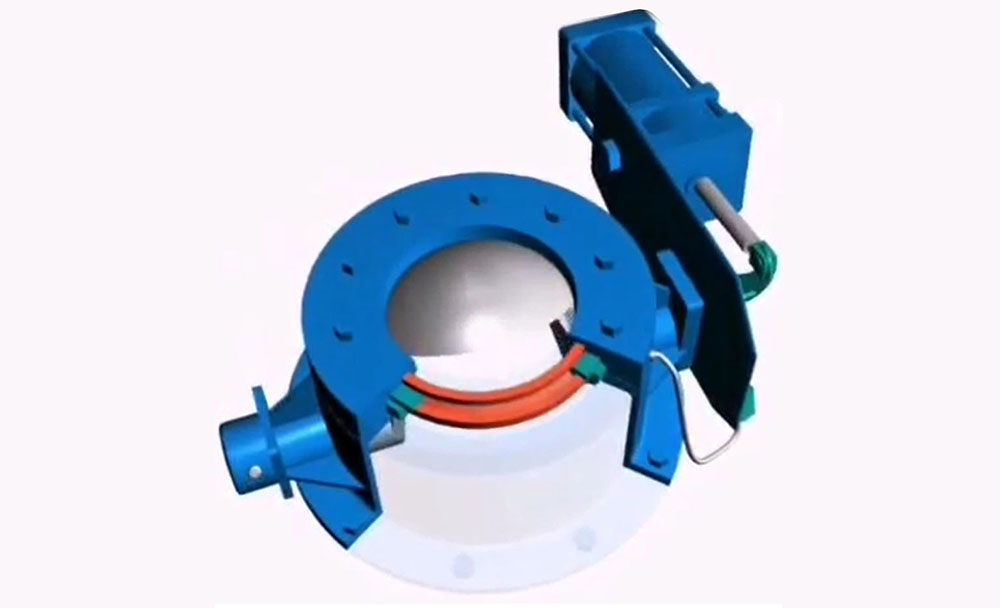

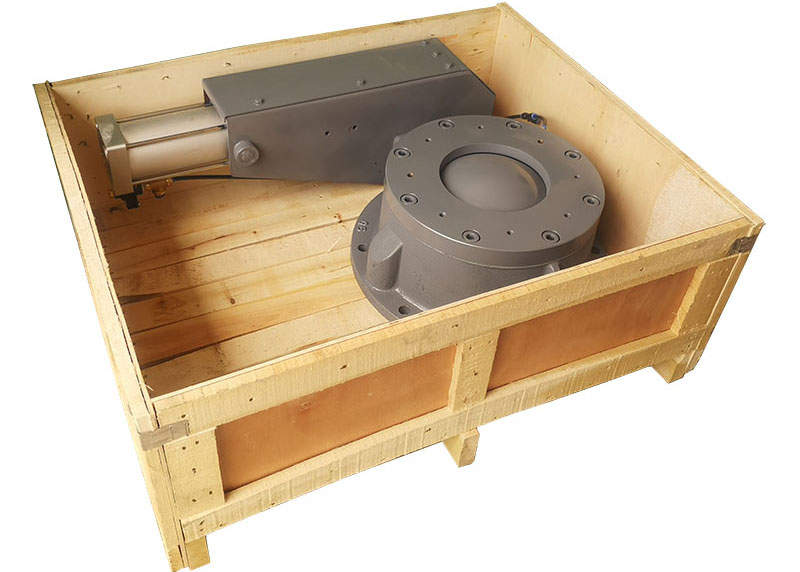

一、圆顶阀概述

圆顶阀是一种新型的快速关闭阀门，它采用的是国际上非常实用的气封式结构，阀门启闭是阀芯与可充气密封圈之间无接触配合，密封圈采用特殊配方橡胶制成，广泛应用于粉状物料的密封，是国产麻豆天美激情系统中的关键部分。

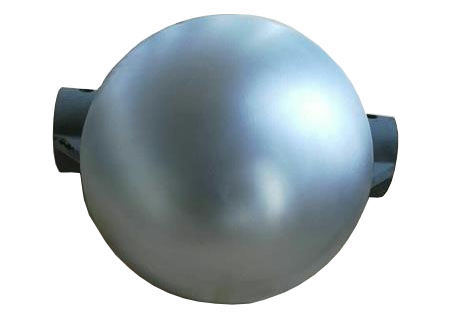

二、圆顶阀阀芯

圆顶阀阀芯是一个球面圆顶，圆顶阀在开关过程中，阀芯与橡胶密封圈间保持有约2mm的间隙，使阀芯与橡胶密封圈可以以无接触的方式运动，目的是使阀芯与橡胶密封圈之间不产生磨擦，减少磨损。圆顶阀阀芯根据使用场合的不同，采用不同材料，表面进行不同硬化处理方式，利用阀芯光滑坚硬的表面，可保证与橡胶密封圈良好的紧密接触，以确保密封的可靠。

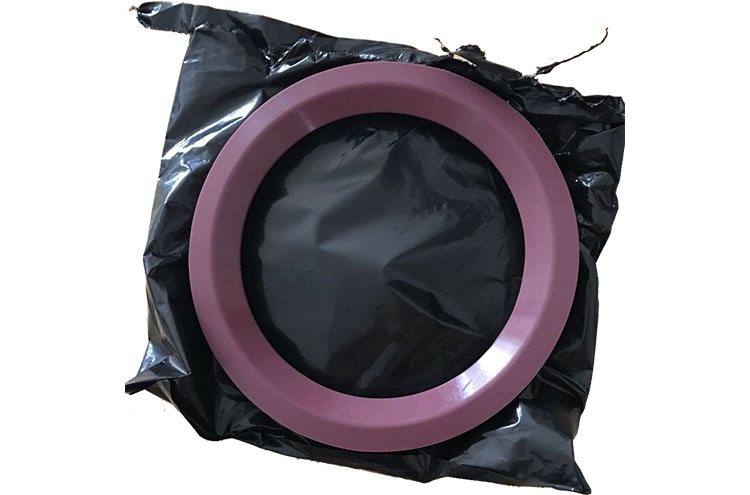

三、圆顶阀密封圈

橡胶密封圈采用特种橡胶制成，具有耐高温、耐腐蚀、耐磨损、耐老化等特点，使用寿命长。阀门开启时，料口全流通无阻挡。该阀适用于气体、液体、半流体及固体粉末等物质。

四、圆顶阀启闭

圆顶阀在启闭过程中的气动执行元件为全密封式气缸，它用来直接驱动圆顶阀阀芯以90°的角度转动。进气管路上配备有过滤器，它能够有效地防止灰尘进入其中造成密封件磨损、泄漏等现象的发生。当圆顶阀处于关闭状态时，橡胶密封圈充气膨胀，紧紧地压在球面圆顶阀芯上，从而形成一个非常可靠密封环带，阻止了管道内物料的流动。当圆顶阀打开时密封圈先泄气，阀芯与橡胶密封圈之间形成2mm的间隙时阀芯再转动90°打开，此时的转动球顶不会对密封圈产生摩擦。

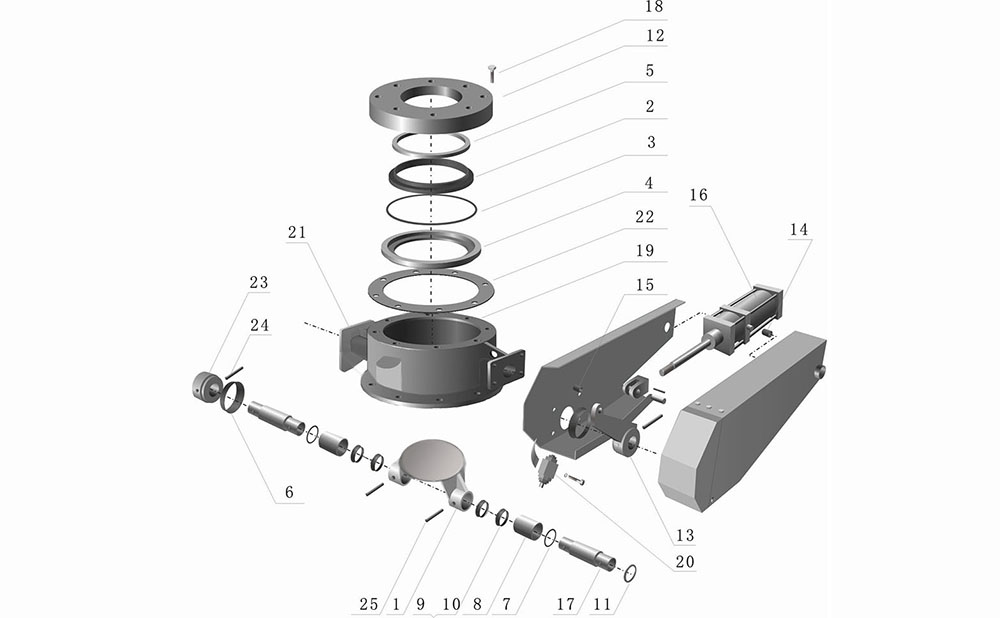

五、圆顶阀的组成

• 圆顶阀

• 两位五通电磁阀

• 气缸

• 压力表

• 压力开关

• 气控限位开关

• 快速排气阀

• 气源管路

• 空气过滤器

六、圆顶阀注意事项

橡胶密封圈充气压力应保证在0.40—0.60MPa且高于输送压力0.15MPa，气缸工作压力0.45—0.65MPa，使用洁净、干燥、无油压缩空气。

七、圆顶阀安装、使用要点

1、安装前应仔细阅读本说明书，并核对阀门型号、通径及技术参数。

2、严禁装上阀门后施焊法兰，以免损坏阀门密封圈。管道预留的阀门安装距离应适当，法兰两边加垫片。

3、两管道中心与阀门通径中心应保持同轴，法兰面应平整，不允许法兰面有较大的偏斜，以保证阀门的夹紧和正常工作。拧紧螺栓应做到均匀对称。

4、该阀门出厂前已经过调整和动态试验，气路连接完好。

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使橡胶密封圈充气压力应保证在0.40—0.60MPa且高于输送压力0.15MPa，气缸工作压力0.45-0.65MPa，使用洁净、干燥、无油压缩空气。

八、  圆顶阀安装、使用要点

1、安装前应仔细阅读本说明书，并核对阀门型号、通径及技术参数。

2、严禁装上阀门后施焊法兰，以免损坏阀门密封圈。管道预留的阀门安装距离应适当，法兰两边加垫片。

3、两管道中心与阀门通径中心应保持同轴，法兰面应平整，不允许法兰面有较大的偏斜，以保证阀门的夹紧和正常工作。拧紧螺栓应做到均匀对称。

4、该阀门出厂前已经过调整和动态试验，气路连接完好。

九、温馨提示

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

首先请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系国产对白VIDEOS麻豆高潮销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，国产对白VIDEOS麻豆高潮愿竭诚为您服务 。
