一、STEP7-Micro/WIN V4.0编程软件介绍
STEP 7-Micro/WIN编程软件是为PLC控制柜使用用户开发的,他主要针对于西门子200系列PLC、他为编辑和监控自己的应用程序提供了良好的编程环境。为了能快捷高效地开发您的应用程序,STEP 7-Micro/WIN编程软件为您提供了三种程序编辑器。
二、计算机配置要求
STEP7-Micro/WIN V4.0编程软件既可以在PC机上运行,也可以在siemens公司的编程器上运行。PC机或编辑器的更小配置如下:
操作系统
Windows 2000、windows XP、windows 7(专业版家庭版)
至少100M硬盘空间
鼠标(推荐)
PLC控制柜编程软件只适用于S7-200系列,smart200系列不适用。
三、软件安装的步骤

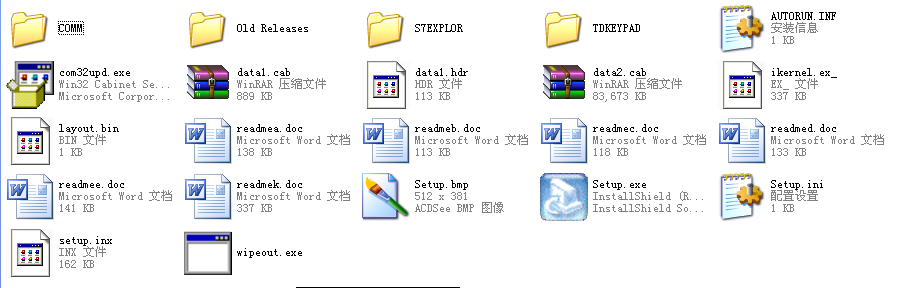

(1)STEP7-Micro/WIN V4.0编程软件光盘放入光驱会显示出光盘中包含的所有内容。如1-1图。
图1-1
(2)点击光盘文件中的Setup.exe安装程序。如图1-2
图1-2

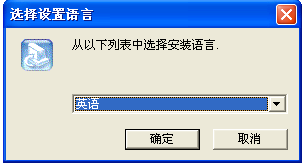

(3)在出现选择设置语言对话框后直接点击确定即可往下安装,会出现图1-3.
图1-3

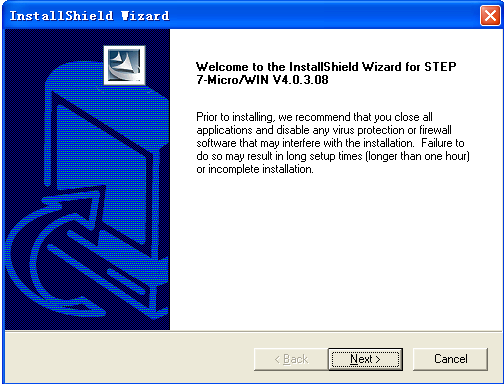

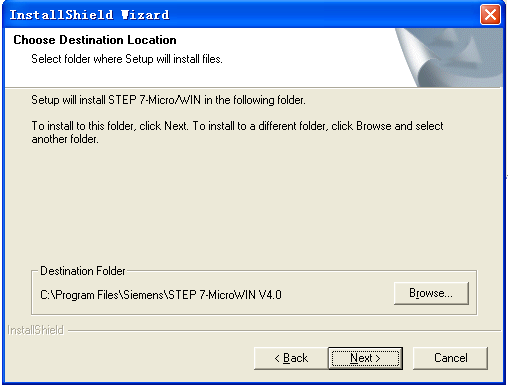

(4)出现图1-3后,点击Next即可进入下一步的安装。图1-4
图1-4

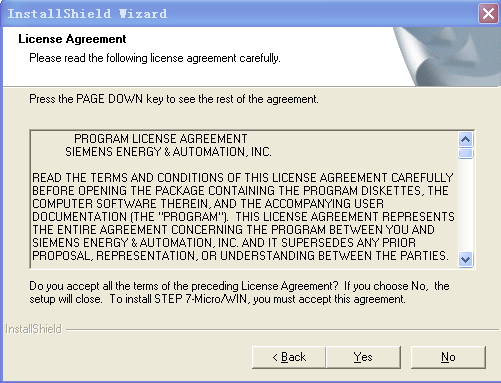

(5)在图1-4中点击Yes会出现以下图1-5.
图1-5
(6)当出现图1-5,点击Next进行下一步,此后进行安装,如图1-6
图1-6

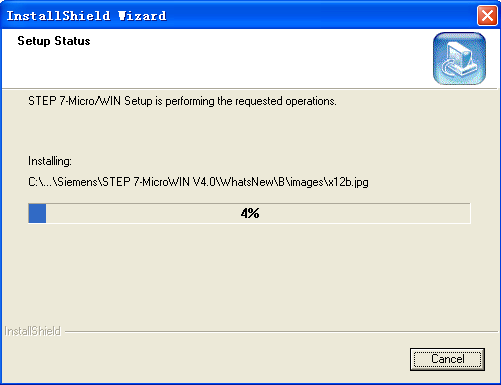

(7)等待进度完成后会自动切换到图1-7,点击Finish即可完成安装。
图1-7
(8)这时桌面上会出现STEP 7-Micro/WIN编程软件图标即,如图1-8
图1-8
四、软件的介绍

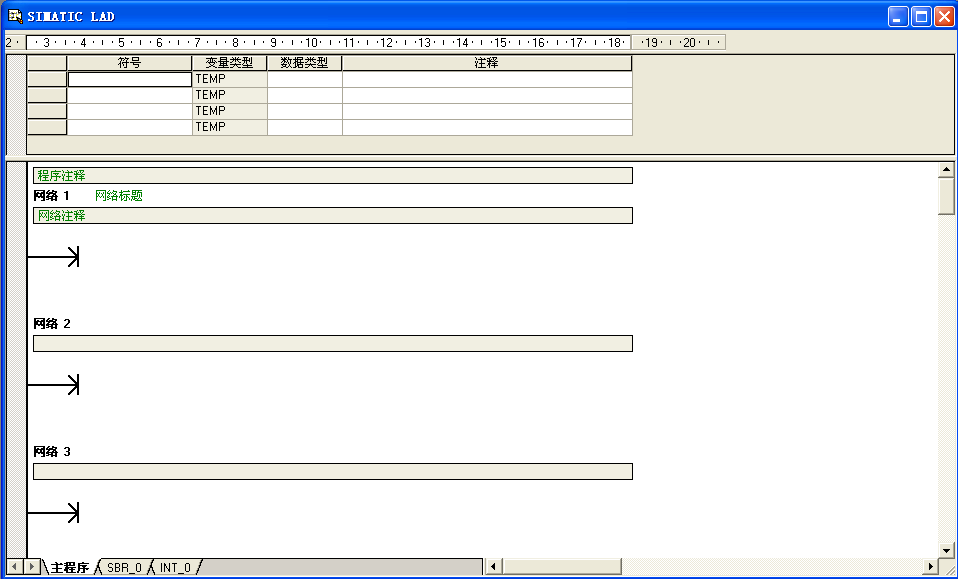

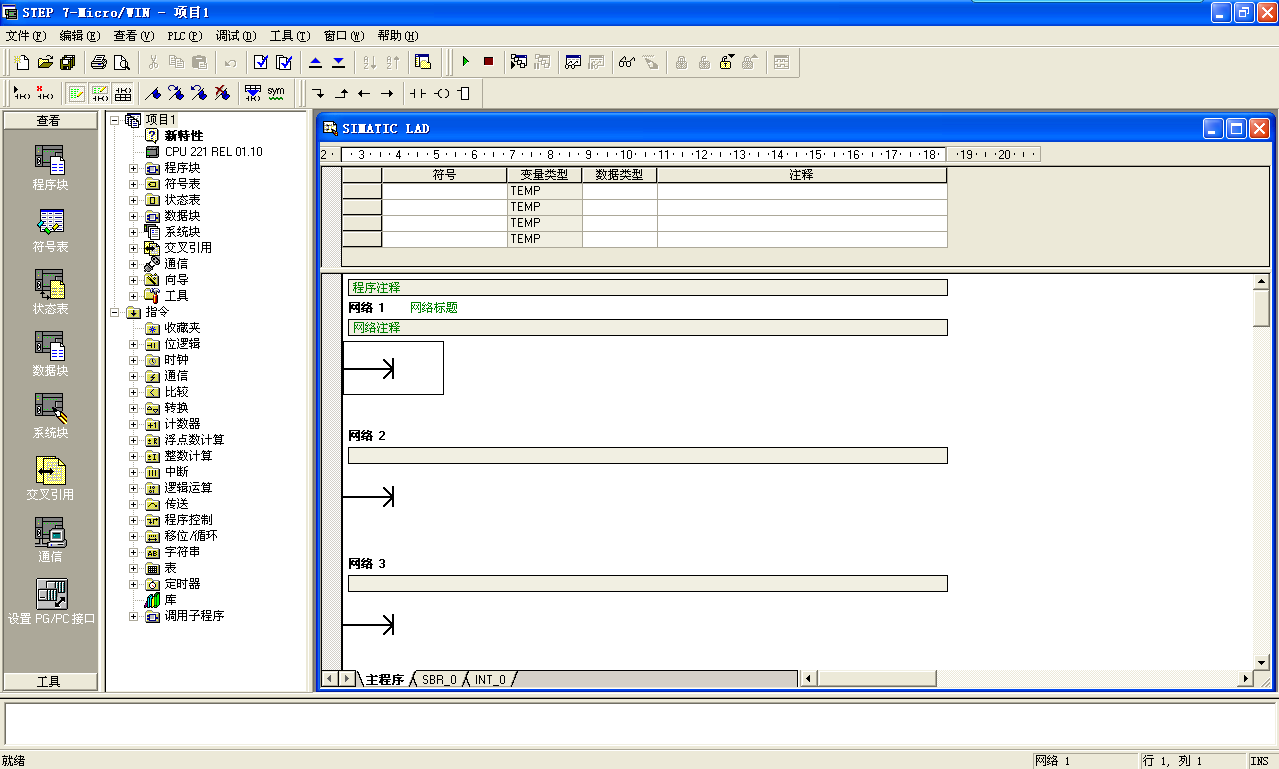

(1)首先双击桌面上STEP7-Micro/WIN V4.0编程软件,会打开编程软件的编程界面(如图4-1),在此你可以通过设备控制软件V4.0在线对PLC采集的数据进行监控。接下来会一步一步的介绍设备编程软件V4.0中各个对国产麻豆天美激情设备所必须用到的逻辑命令语言。
图4-1
(2)当打开STEP7-Micro/WIN V4.0编程软件后会出现图4-1,其中图4-1中所包含的图4-2
图4-2

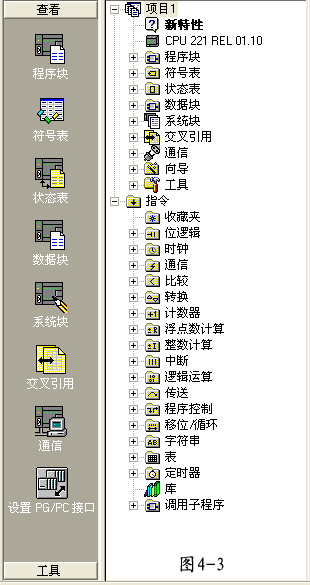

图4-1中所包含的图4-3部分为命令语言和命令语言区,在图4-3中可以设置PC机与可编程控制器之间的通信方式和调用编程命令语言。当点击程序块图标后程序块图标后4-2图标会出现在界面的上端,显示程序。

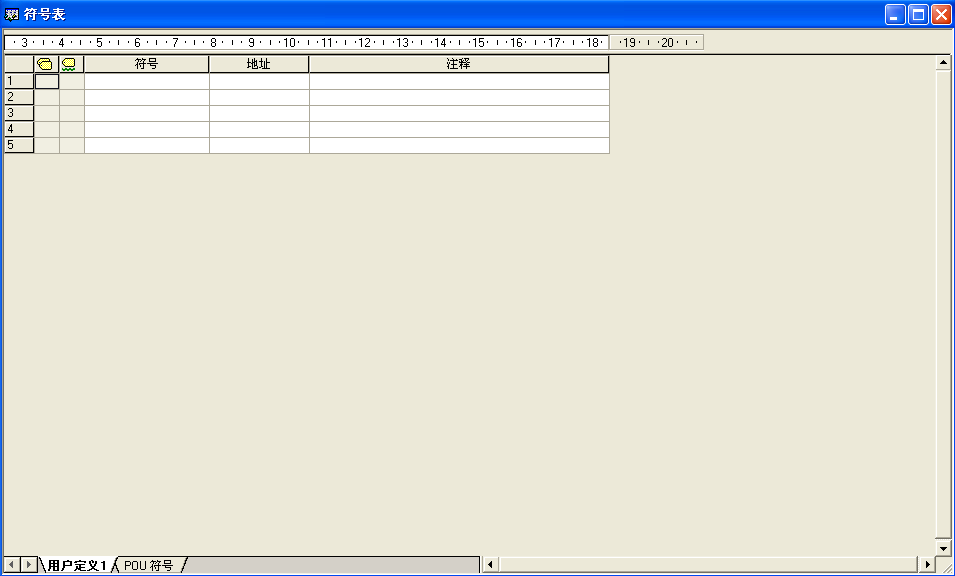

(3)符号表是为程序中的点来取名字,这样会使阅读程序和更改程序非常的方便快捷。如图4-4所示,在符号栏中输入自己取得名字,地址栏为输入名字所对应的地址。备注中也可以以标注一些其他的信息。这样以来在程序取得点只要包括在符号表所定义点中就会直接显示自己定义的名字。
图4-4
(4)点击状态表会出现图4-5,状态表对话框是针对于在系统通信的状态下,在地址栏中输入所要观察的点,然后选择点所对应的格式就会在当前值中显示出点当前的状态。若需要更改当前的状态时只要在新值中输入即可强制更改当前值的状态。
图4-5
(5)交叉引用命令被点击后会显示出系统已经被用的所有点,一目了然,防止重复。

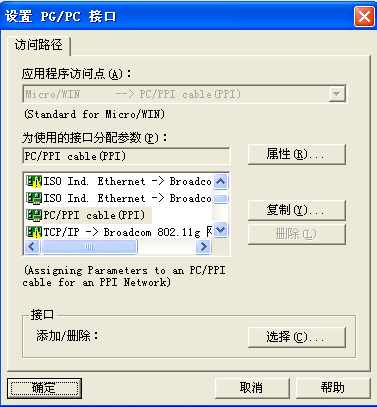

(6)设置PG/PC接口,点击此项会显示图4-6对话框,在此对话框内可以更改、设置PC与可编程控制器之间的通信方式、通信端口和通信波特率等。
图4-6

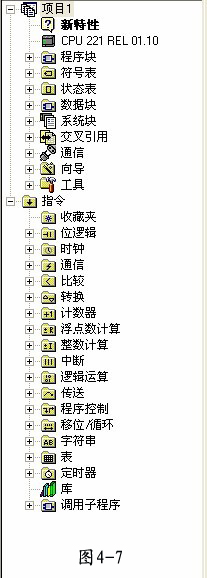

(7)在4-3所包含的图4-7部分中新特性可以看到可编程控制器即PLC控制柜内CPU的版本的版本型号,在指令栏中可以调用所有指令进行组织逻辑,放入编程区中组建程序逻辑。
五、如何上载下载程序

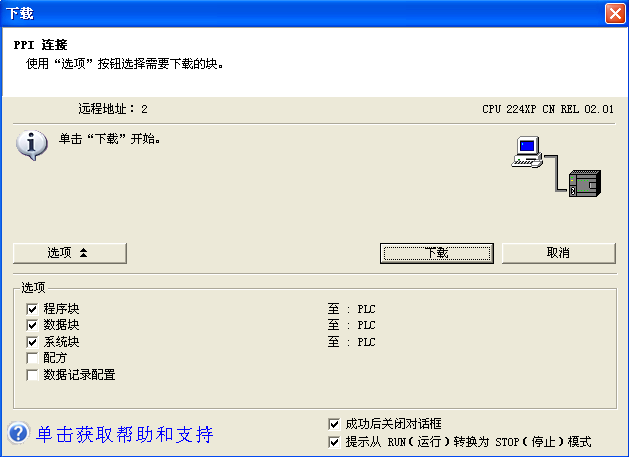

当程序完成,通信方式确定,PC机通过编程数据线与可编程控制器已连接后,点击文件---下载或者点击图标会出现图5-1对话框。在对话框中有下载和取消按钮,若不想取消点击取消键,若确认下载点击下载键即可。
图5-1

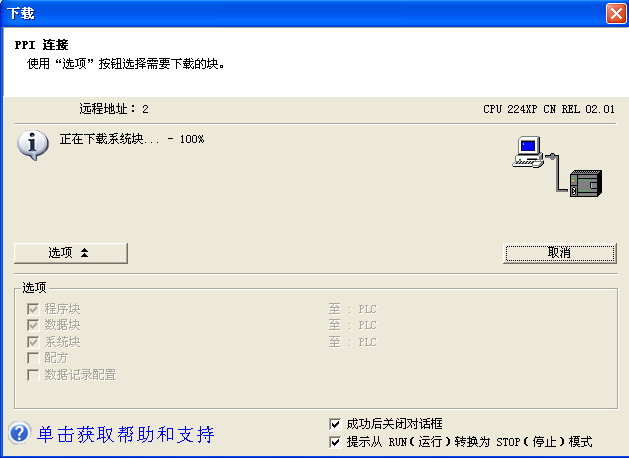

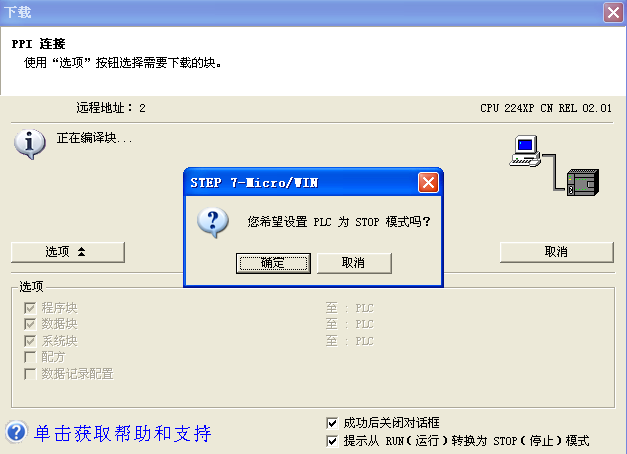

当点击下载后会出现图5-2对话框,询问是否要停止PLC,若点击取消则取消下载,若点击确定则在下载期间会停止PLC控制柜内的PLC的运行,则会显示图5-3进度
图5-2
图5-3
当下载完毕后会自动退出对话框,此时PLC显示停止状态,此后点击菜单中PLC—RUN(运行)或者点击图标就会显示图5-4,点击否取消PLC到RUN模式,点击是PLC切换到RUN模式并且自动退出此对话框。
图5-4
以上就是PLC控制柜关于国产麻豆天美激情设备,适用在西门子200PLC的具体介绍。
